Soal :
1. Apa yang dimaksud Adversarial Search & Constraint Satisfaction Problems? Berikan contoh?
2. Apa itu Propositional Logic?Berikan contoh?
3. Buat coding (Boleh C, C++ atau Java) untuk Algoritma A & Algoritma A* (A Star)?
Jawaban :
1. Adversarial Search merupakan sebuah metode yang mencari berbagai kemungkinan / solusi yang ada dalam sebuah masalah. Penggunaan dasarnya dalam permainan adalah menghitung sebuah kemungkinan untuk mendapatkan langkah yang terbaik agar dapat memaksimalkan hasil yang didapat dalam permainan tersebut menggunakan informasi yang tersedia. Algoritma yang biasanya digunakan dalam Adversarial Search adalah MiniMax dan Alpha Beta Pruning
Contoh Adversarial Search : Chess (Catur), Gambling dan Tic-Tac-Toe
Constraint Satisfaction Problem (CSP) merupakan pendekatan masalah secara matematis yang didefinisikan sebagai sebuah kumpulan dari objek-objek dimana keadaannya harus memenuhi sejumlah batasan, persyaratan ataupun kriteria. Ada dua variasi dari CSP, yaitu Dynamic CSP dan Flexible CSP.
Contoh Constraint Satisfaction Problem :
a. The n-Queen Problem
Pada dasarnya, terdapat ratu sejumlah n dimana ratu-ratu tersebut tidak boleh berada pada kondisi tertentu. Kondisi tertentu yang dimaksud disini adalah seperti : Terdapat ratu yang berada di baris yang sama dengan ratu yang lainnya. Selain tidak boleh berada di baris yang sama, ratu-ratu tersebut tidak boleh berada di kolom yang sama dan diagonal yang sama / sejajar diagonal. Ketika semua ratu berada posisi yang aman / tidak berada pada kondisi tersebut, maka masalah telah terselesaikan.
b. Crossword puzzle
Kita diminta untuk melengkapi sebuah puzzle dengan kata yang ada
1 2 3 4 5
+---+---+---+---+---+ Given the list of words:
1 | 1 | | 2 | | 3 | AFT LASER
+---+---+---+---+---+ ALE LEE
2 | # | # | | # | | EEL LINE
+---+---+---+---+---+ HEEL SAILS
3 | # | 4 | | 5 | | HIKE SHEET
+---+---+---+---+---+ HOSES STEER
4 | 6 | # | 7 | | | KEEL TIE
+---+---+---+---+---+ KNOT
5 | 8 | | | | |
+---+---+---+---+---+
6 | | # | # | | # | The numbers 1,2,3,4,5,6,7,8 in the crossword
+---+---+---+---+---+ puzzle correspond to the words
that will start at those locations.
c. Cryptography problem
S E N D
M O R E
=========
M O N E Y
Kita diminta untuk menggantikan setiap huruf dengan digit yang berbeda sehingga hasil jumlah dari huruf tersebut benar / sesuai.
d. Map coloring problem
Kita diberikan sebuah map, contohnya seperti bentuk planar graph. Kita diminta untuk mewarnai map tersebut dengan menggunakan 3 warna saja : Hijau, Merah, dan Biru, sehingga tidak ada negara yang mempunyai warna yang sama dengan negara di sebelahnya.
2. Propositional Logic adalah sebuah representasi dari logika paling sederhana yang mempelajari cara untuk menggabungkan dan mengubah pernyataan / proposisi untuk membentuk pernyataan yang lebih rumit / kompleks. Propositional logic juga dikenal sebagai Sentential Logic. Propositional logic menggunakan propositional connective untuk menentukan kebenaran dari sebuah pernyataan kompleks dari nilai kebenaran yang direpresentasikan oleh pernyataan lain yang lebih sederhana.

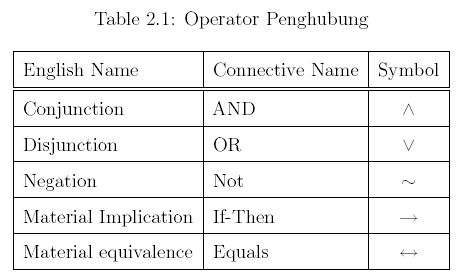

Bagan Operator Penghubung :

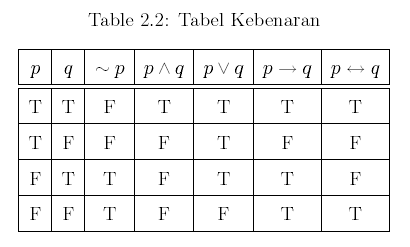

Bagan Tabel Kebenaran :
Contoh dari Propositional Logic :
P1 : Jika mahasiswa itu mengambil jurusan TI, maka dia berasal dari jurusan IPA
P2 : David mengambil jurusan TI
——————————————————————————–
C : David berasal dari jurusan IPA
Pernyataan diatas dapat dianalogikan seperti berikut :
p = Mengambil jurusan TI
q = Berasal dari jurusan IPA
P1 : p -> q
P2 : p
———
C : q
3. Algoritma A (Menggunakan Java) :
import java.util.Scanner;
import java.util.InputMismatchException;
import java.util.Comparator;
import java.util.PriorityQueue;
public class BestFirstSearch
{
private PriorityQueue<Vertex> priorityQueue;
private int heuristicvalues[];
private int numberOfNodes;
public static final int MAX_VALUE = 999;
public BestFirstSearch(int numberOfNodes)
{
this.numberOfNodes = numberOfNodes;
this.priorityQueue = new PriorityQueue<Vertex>(this.numberOfNodes,
new Vertex());
}
public void bestFirstSearch(int adjacencyMatrix[][], int[] heuristicvalues,int source)
{
int evaluationNode;
int destinationNode;
int visited[] = new int [numberOfNodes + 1];
this.heuristicvalues = heuristicvalues;
priorityQueue.add(new Vertex(source, this.heuristicvalues));
visited = 1;
while (!priorityQueue.isEmpty())
{
evaluationNode = getNodeWithMinimumHeuristicValue();
destinationNode = 1;
System.out.print(evaluationNode + “\t”);
while (destinationNode <= numberOfNodes)
{
Vertex vertex = new Vertex(destinationNode,this.heuristicvalues[destinationNode]);
if ((adjacencyMatrix[evaluationNode][destinationNode] != MAX_VALUE
&& evaluationNode != destinationNode)&& visited[destinationNode] == 0)
{
priorityQueue.add(vertex);
visited[destinationNode] = 1;
}
destinationNode++;
}
}
}
private int getNodeWithMinimumHeuristicValue()
{
Vertex vertex = priorityQueue.remove();
return vertex.node;
}
public static void main(String… arg)
{
int adjacency_matrix[][];
int number_of_vertices;
int source = 0;
int heuristicvalues[];
Scanner scan = new Scanner(System.in);
try
{
System.out.println(“Enter the number of vertices”);
number_of_vertices = scan.nextInt();
adjacency_matrix = new int[number_of_vertices + 1][number_of_vertices + 1];
heuristicvalues = new int[number_of_vertices + 1];
System.out.println(“Enter the Weighted Matrix for the graph”);
for (int i = 1; i <= number_of_vertices; i++)
{
for (int j = 1; j <= number_of_vertices; j++)
{
adjacency_matrix[i][j] = scan.nextInt();
if (i == j)
{
adjacency_matrix[i][j] = 0;
continue;
}
if (adjacency_matrix[i][j] == 0)
{
adjacency_matrix[i][j] = MAX_VALUE;
}
}
}
for (int i = 1; i <= number_of_vertices; i++)
{
for (int j = 1; j <= number_of_vertices; j++)
{
if (adjacency_matrix[i][j] == 1 && adjacency_matrix[j][i] == 0)
{
adjacency_matrix[j][i] = 1;
}
}
}
System.out.println(“Enter the heuristic values of the nodes”);
for (int vertex = 1; vertex <= number_of_vertices; vertex++)
{
System.out.print(vertex + “.”);
heuristicvalues[vertex] = scan.nextInt();
System.out.println();
}
System.out.println(“Enter the source “);
source = scan.nextInt();
System.out.println(“The graph is explored as follows”);
BestFirstSearch bestFirstSearch = new BestFirstSearch(number_of_vertices);
bestFirstSearch.bestFirstSearch(adjacency_matrix, heuristicvalues,source);
} catch (InputMismatchException inputMismatch)
{
System.out.println(“Wrong Input Format”);
}
scan.close();
}
}
class Vertex implements Comparator<Vertex>
{
public int heuristicvalue;
public int node;
public Vertex(int node, int heuristicvalue)
{
this.heuristicvalue = heuristicvalue;
this.node = node;
}
public Vertex()
{
}
@Override
public int compare(Vertex vertex1, Vertex vertex2)
{
if (vertex1.heuristicvalue < vertex2.heuristicvalue)
return -1;
if (vertex1.heuristicvalue > vertex2.heuristicvalue)
return 1;
return 0;
}
@Override
public boolean equals(Object obj)
{
if (obj instanceof Vertex)
{
Vertex node = (Vertex) obj;
if (this.node == node.node)
{
return true;
}
}
return false;
}
}
Algoritma A* (Menggunakan C++) :
#include <iostream>
#include <queue>
#include <math.h>
#include <iomanip>
#include <string>
#include <ctime>
using namespace std;
const int m=60; // vertical size size of the map
const int n=60; // horizontal size of the map
static int map[n][m];
static int closed_nodes_map[n][m]; // map of closed (tried-out) nodes
static int open_nodes_map[n][m]; // map of open (not-yet-tried) nodes
static int dir_map[n][m]; // map of directions
const int dir=8; // number of possible directions to go at any position
// if dir==4
//static int dx[dir]={1, 0, -1, 0};
//static int dy[dir]={0, 1, 0, -1};
// if dir==8
static int dx[dir]={1, 1, 0, -1, -1, -1, 0, 1};
static int dy[dir]={0, 1, 1, 1, 0, -1, -1, -1};
class node
{
// current position
int xPos;
int yPos;
// total distance already travelled to reach the node
int level;
// priority=level+remaining distance estimate
int priority; // smaller: higher priority
public:
node(int xp, int yp, int d, int p)
{xPos=xp; yPos=yp; level=d; priority=p;}
int getxPos() const {return xPos;}
int getyPos() const {return yPos;}
int getLevel() const {return level;}
int getPriority() const {return priority;}
void updatePriority(const int & xDest, const int & yDest)
{
priority=level+estimate(xDest, yDest)*10; //A*
}
// give better priority to going strait instead of diagonally
void nextLevel(const int & i) // i: direction
{
level+=(dir==8?(i%2==0?10:14):10);
}
// Estimation function for the remaining distance to the goal.
const int & estimate(const int & xDest, const int & yDest) const
{
static int xd, yd, d;
xd=xDest-xPos;
yd=yDest-yPos;
// Euclidian Distance
d=static_cast<int>(sqrt(xd*xd+yd*yd));
// Manhattan distance
//d=abs(xd)+abs(yd);
// Chebyshev distance
//d=max(abs(xd), abs(yd));
return(d);
}
};
// Determine priority (in the priority queue)
bool operator<(const node & a, const node & b)
{
return a.getPriority() > b.getPriority();
}
// A-star algorithm.
// The route returned is a string of direction digits.
string pathFind( const int & xStart, const int & yStart,
const int & xFinish, const int & yFinish )
{
static priority_queue<node> pq[2]; // list of open (not-yet-tried) nodes
static int pqi; // pq index
static node* n0;
static node* m0;
static int i, j, x, y, xdx, ydy;
static char c;
pqi=0;
// reset the node maps
for(y=0;y<m;y++)
{
for(x=0;x<n;x++)
{
closed_nodes_map[x][y]=0;
open_nodes_map[x][y]=0;
}
}
// create the start node and push into list of open nodes
n0=new node(xStart, yStart, 0, 0);
n0->updatePriority(xFinish, yFinish);
pq[pqi].push(*n0);
open_nodes_map[x][y]=n0->getPriority(); // mark it on the open nodes map
// A* search
while(!pq[pqi].empty())
{
// get the current node w/ the highest priority
// from the list of open nodes
n0=new node( pq[pqi].top().getxPos(), pq[pqi].top().getyPos(),
pq[pqi].top().getLevel(), pq[pqi].top().getPriority());
x=n0->getxPos(); y=n0->getyPos();
pq[pqi].pop(); // remove the node from the open list
open_nodes_map[x][y]=0;
// mark it on the closed nodes map
closed_nodes_map[x][y]=1;
// quit searching when the goal state is reached
//if((*n0).estimate(xFinish, yFinish) == 0)
if(x==xFinish && y==yFinish)
{
// generate the path from finish to start
// by following the directions
string path=””;
while(!(x==xStart && y==yStart))
{
j=dir_map[x][y];
c=’0′+(j+dir/2)%dir;
path=c+path;
x+=dx[j];
y+=dy[j];
}
// garbage collection
delete n0;
// empty the leftover nodes
while(!pq[pqi].empty()) pq[pqi].pop();
return path;
}
// generate moves (child nodes) in all possible directions
for(i=0;i<dir;i++)
{
xdx=x+dx[i]; ydy=y+dy[i];
if(!(xdx<0 || xdx>n-1 || ydy<0 || ydy>m-1 || map[xdx][ydy]==1
|| closed_nodes_map[xdx][ydy]==1))
{
// generate a child node
m0=new node( xdx, ydy, n0->getLevel(),
n0->getPriority());
m0->nextLevel(i);
m0->updatePriority(xFinish, yFinish);
// if it is not in the open list then add into that
if(open_nodes_map[xdx][ydy]==0)
{
open_nodes_map[xdx][ydy]=m0->getPriority();
pq[pqi].push(*m0);
// mark its parent node direction
dir_map[xdx][ydy]=(i+dir/2)%dir;
}
else if(open_nodes_map[xdx][ydy]>m0->getPriority())
{
// update the priority info
open_nodes_map[xdx][ydy]=m0->getPriority();
// update the parent direction info
dir_map[xdx][ydy]=(i+dir/2)%dir;
// replace the node
// by emptying one pq to the other one
// except the node to be replaced will be ignored
// and the new node will be pushed in instead
while(!(pq[pqi].top().getxPos()==xdx &&
pq[pqi].top().getyPos()==ydy))
{
pq[1-pqi].push(pq[pqi].top());
pq[pqi].pop();
}
pq[pqi].pop(); // remove the wanted node
// empty the larger size pq to the smaller one
if(pq[pqi].size()>pq[1-pqi].size()) pqi=1-pqi;
while(!pq[pqi].empty())
{
pq[1-pqi].push(pq[pqi].top());
pq[pqi].pop();
}
pqi=1-pqi;
pq[pqi].push(*m0); // add the better node instead
}
else delete m0; // garbage collection
}
}
delete n0; // garbage collection
}
return “”; // no route found
}
int main()
{
srand(time(NULL));
// create empty map
for(int y=0;y<m;y++)
{
for(int x=0;x<n;x++) map[x][y]=0;
}
// fillout the map matrix with a ‘+’ pattern
for(int x=n/8;x<n*7/8;x++)
{
map[x][m/2]=1;
}
for(int y=m/8;y<m*7/8;y++)
{
map[n/2][y]=1;
}
// randomly select start and finish locations
int xA, yA, xB, yB;
switch(rand()%8)
{
case 0: xA=0;yA=0;xB=n-1;yB=m-1; break;
case 1: xA=0;yA=m-1;xB=n-1;yB=0; break;
case 2: xA=n/2-1;yA=m/2-1;xB=n/2+1;yB=m/2+1; break;
case 3: xA=n/2-1;yA=m/2+1;xB=n/2+1;yB=m/2-1; break;
case 4: xA=n/2-1;yA=0;xB=n/2+1;yB=m-1; break;
case 5: xA=n/2+1;yA=m-1;xB=n/2-1;yB=0; break;
case 6: xA=0;yA=m/2-1;xB=n-1;yB=m/2+1; break;
case 7: xA=n-1;yA=m/2+1;xB=0;yB=m/2-1; break;
}
cout<<”Map Size (X,Y): “<<n<<”,”<<m<<endl;
cout<<”Start: “<<xA<<”,”<<yA<<endl;
cout<<”Finish: “<<xB<<”,”<<yB<<endl;
// get the route
clock_t start = clock();
string route=pathFind(xA, yA, xB, yB);
if(route==””) cout<<”An empty route generated!”<<endl;
clock_t end = clock();
double time_elapsed = double(end – start);
cout<<”Time to calculate the route (ms): “<<time_elapsed<<endl;
cout<<”Route:”<<endl;
cout<<route<<endl<<endl;
// follow the route on the map and display it
if(route.length()>0)
{
int j; char c;
int x=xA;
int y=yA;
map[x][y]=2;
for(int i=0;i<route.length();i++)
{
c =route.at(i);
j=atoi(&c);
x=x+dx[j];
y=y+dy[j];
map[x][y]=3;
}
map[x][y]=4;
// display the map with the route
for(int y=0;y<m;y++)
{
for(int x=0;x<n;x++)
if(map[x][y]==0)
cout<<”.”;
else if(map[x][y]==1)
cout<<”O”; //obstacle
else if(map[x][y]==2)
cout<<”S”; //start
else if(map[x][y]==3)
cout<<”R”; //route
else if(map[x][y]==4)
cout<<”F”; //finish
cout<<endl;
}
}
getchar(); // wait for a (Enter) keypress
return(0);
}
